Pourquoi les composants céramiques semi-conducteurs nécessitent un nettoyage post-usinage coûteux

Même lorsque des composants céramiques de précision semi-conducteurs (tels que l'oxyde d'aluminium (Al₂O₃), le nitrure de silicium (Si₃N₄) et le carbure de silicium (SiC)) obtiennent une finition semblable à un miroir après un usinage de précision, ils ne peuvent pas être directement déployés dans l'équipement de fabrication de tranches centrales (par exemple, graveurs, systèmes CVD).

Au lieu de cela, ils doivent subir un processus de purification ultra-propre incroyablement complexe et coûteux. Cette exigence est motivée non seulement par la politique de « tolérance zéro » de l'industrie des semi-conducteurs en matière de contamination des plaquettes, mais également par les caractéristiques microstructurales uniques, à savoir la nature fragile et la porosité inhérente, des céramiques avancées. Cet article présente en profondeur les principales causes et les obstacles techniques à l’origine du coût élevé du nettoyage des céramiques semi-conductrices.

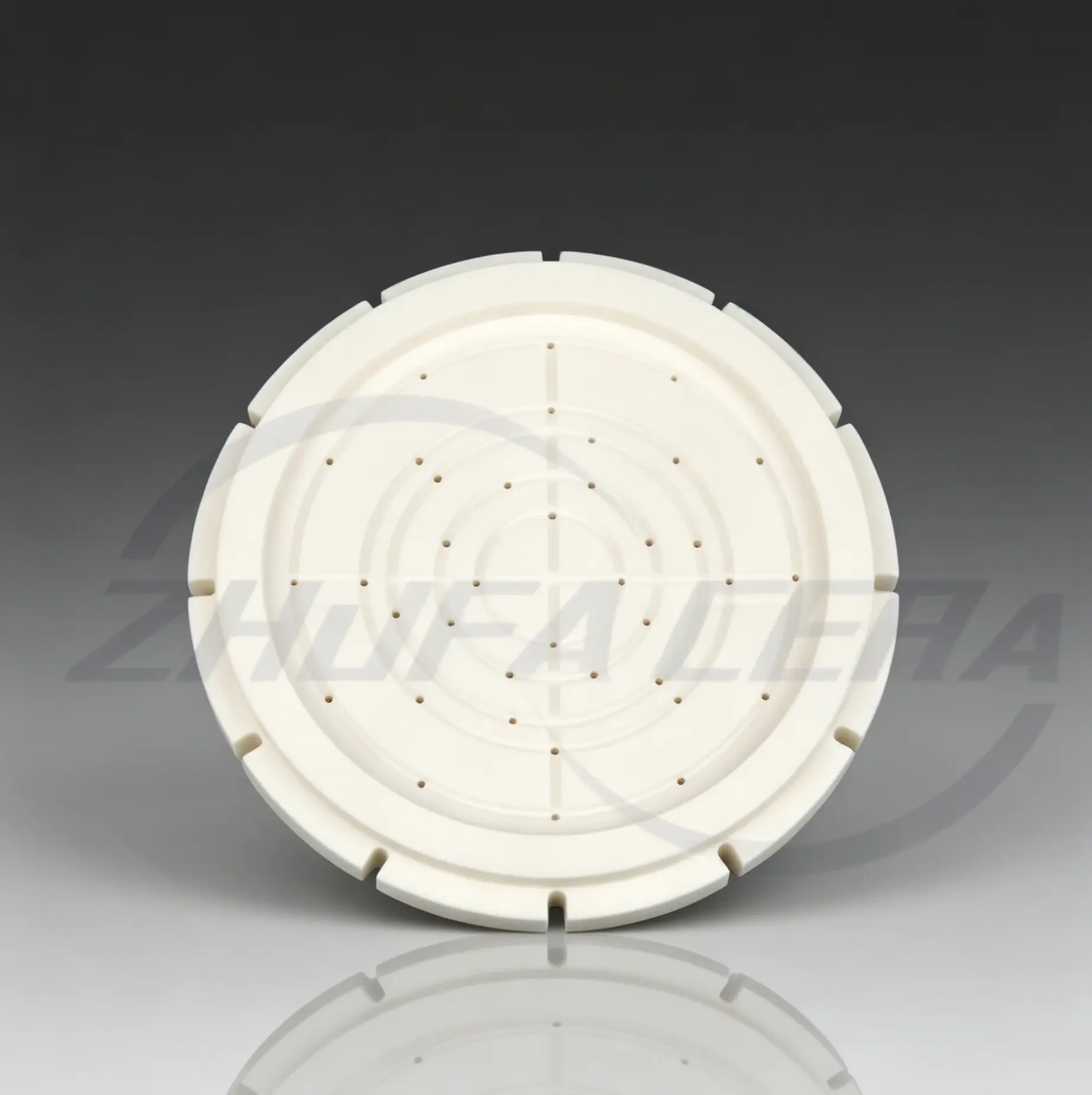

Composants céramiques semi-conducteurs représentatifs

1. La menace des « résidus microscopiques »

Dans la fabrication avancée de plaquettes à nœuds (par exemple 3 nm, 5 nm), même une contamination physique ou chimique inférieure au nanomètre peut entraîner une perte de rendement catastrophique. Les processus d'usinage standard, tels que le tournage, le fraisage, le meulage et le polissage, laissent derrière eux trois principaux types de contaminants critiques sur la surface céramique :

• Ions de métaux de transition (les plus mortels) : L'usure des outils de coupe en carbure et le contact avec les fixations introduisent des ions métalliques tels que le cuivre (Cu), le fer (Fe), le chrome (Cr) et le nickel (Ni). Si ces ions se volatilisent à l’intérieur de la chambre à vide et se diffusent dans le substrat de silicium, ils dégradent les performances électriques des dispositifs semi-conducteurs, provoquant de graves courants de fuite ou un claquage diélectrique.
• Résidus chimiques et organiques : Les fluides d'usinage, les pâtes à polir, les huiles antirouille et les liquides de refroidissement laissent derrière eux des composés organiques macromoléculaires complexes. Lorsqu’elles sont exposées à l’environnement plasma sous vide poussé et à haute intensité d’une chambre de traitement, ces matières organiques subissent un dégazage rapide. Cela déstabilise les niveaux de vide dans la chambre et contamine l’ensemble de l’environnement de traitement des plaquettes.
• Particules submicroniques : De fins débris de céramique et des micro-poudres sont naturellement générés lors de l’usinage. Même une particule de 0,1 micron (µm) tombant sur la surface d'une plaquette peut bloquer des circuits photolithographiques précis, créant des ombres optiques mortelles ou des courts-circuits électriques.

2. Caractéristiques du matériau : Porosité et microfissuration fragile

Contrairement aux métaux traditionnels, les céramiques avancées possèdent des caractéristiques microstructurales intrinsèques qui les rendent très susceptibles de piéger les contaminants.

Micro-Porosité et Capillarité

Même avec le frittage par pressage isostatique (CIP) ou par pressage à chaud (HP) à haute densité, des microvides persistent inévitablement le long des limites et des surfaces des grains de céramique. Sous les hautes pressions de l’usinage mécanique, les fluides et huiles de coupe sont enfoncés profondément dans ces micropores par d’intenses forces capillaires. Le rinçage conventionnel des surfaces n’élimine que la saleté superficielle ; les contaminants piégés profondément dans les pores s'infiltreront continuellement plus tard lors des opérations d'outils sous vide poussé et à haute température.

Contraintes d'usinage et microfissures

En raison de l’extrême dureté et fragilité des céramiques industrielles, l’enlèvement mécanique de matière (notamment le meulage et le polissage) repose sur la microfracturation. Cela laisse derrière lui un réseau de microfissures submicroniques souterraines. Ces microfissures constituent des poches idéales pour capturer les minuscules particules. De plus, au cours du cycle thermique rapide du traitement des semi-conducteurs, ces fissures se dilatent et se contractent, agissant comme un « soufflet » qui expulse en permanence les ions d'impuretés piégés dans la chambre.

3. Facteurs de coûts : éliminer les processus et les obstacles économiques

Le nettoyage de qualité semi-conducteur justifie son coût élevé par une combinaison de consommation de produits chimiques ultra-purs, de contrôles environnementaux stricts et d'une métrologie à forte intensité de capital.

Conclusion et valeur commerciale

Si un fabricant tente de contourner ou de réduire les coûts de ce processus de nettoyage coûteux, un composant en céramique d'apparence impeccable agira comme une source chronique de contamination une fois installé dans une chambre de traitement de plusieurs millions de dollars. La contamination qui en résulterait pourrait instantanément détruire un lot entier de tranches de 12 pouces de grande valeur, ce qui coûterait des centaines de milliers de dollars.

Par conséquent, le nettoyage ultra-propre coûteux des semi-conducteurs n’est pas une étape cosmétique post-traitement facultative : il s’agit d’une étape critique et non négociable. politique d’atténuation des risques et d’assurance qualité au sein de la chaîne d’approvisionnement stricte des semi-conducteurs.
