Comment améliorer la rugosité de surface du support de plaquette grâce au processus de meulage de miroir en céramique ?

2026-07-25

Dans la chaîne d'approvisionnement de fabrication de semi-conducteurs et de traitement de précision, le support de tranche est le composant de support principal, et sa qualité de surface détermine directement la précision de liaison de la tranche, la planéité de l'adsorption sous vide et le rendement global du processus. Pour les décideurs d'achat et les ingénieurs nationaux et étrangers responsables d'équipements à semi-conducteurs, de modules de photolithographie ou de gravure, qui recherchent la capacité de fournir de manière stable une finition de surface au niveau nanométrique (telle que Ra ≤ 0,02 μm ) les fournisseurs sont la clé pour garantir des performances haut de gamme des équipements.

Qu'il s'agisse d'alumine de haute pureté, de carbure de silicium ou de nitrure de silicium, les céramiques avancées ont “ Dur, cassant et difficile à traiter ” caractéristiques typiques. Le meulage mécanique traditionnel peut facilement entraîner des microfissures de surface, des écailles de bords et des dommages souterrains, qui deviennent souvent une source de pollution particulaire dans les salles blanches. Pour répondre aux normes strictes d'intégrité de surface des clients de semi-conducteurs, les principaux fabricants de céramique déploient “ Meulage du domaine ductile (plastique) ” et les technologies avancées associées.

1. Réalisation du meulage du domaine ductile et de la technologie auxiliaire composite

Afin d'obtenir des effets miroir tout en garantissant la résistance structurelle, la fin de la transformation utilise principalement les deux technologies de rupture suivantes, qui sont également des indicateurs importants pour les achats afin d'évaluer la maturité technologique des fournisseurs :

Fabriquez-en un ELIDEEE Affûtage électrolytique en ligne : Utilisez une meule diamantée à liaison métallique (telle qu'une base en fonte ou en bronze) et utilisez un dispositif électrolytique spécial pour effectuer un affûtage micro-électrolytique en temps réel de la meule pendant le processus de meulage. L'électrolyse dissout continuellement la liaison métallique de la surface, permettant aux fins grains abrasifs diamantés de rester tranchants et exposés, évitant ainsi l'écrasement et la casse causés par la passivation de la meule.
Fabriquez deux Meulage assisté par vibrations ultrasoniques : Introduisez des vibrations mécaniques à haute fréquence et de micro-amplitude dans la meule ou le système de pièces à usiner, ce qui amène les particules abrasives à provoquer des vibrations périodiques sur la surface en céramique. “ impact - Micro-découpe ” statut. Cela réduit considérablement la force de coupe et la chaleur de friction instantanée, et supprime complètement l'écaillage macroscopique et l'écaillage des bords des grains.

2. Criblage et dressage rigoureux des meules et des abrasifs

La précision de l’outil de meulage cartographie et détermine directement la micromorphologie finale de la pièce :

Micro abrasifs et dressage de précision : Dans l'étape de meulage fin, une meule diamantée avec une granulométrie plus fine (telle que W5 至 W10 grain encore plus fin), et le battement circulaire de la meule est contrôlé dans 1 μm à l'intérieur, éviter De minuscules battements laissent des marques d’usinage en spirale sur la surface en céramique.
Connexion de polissage composite multi-passes : Le meulage miroir nécessite généralement un micron / La pâte abrasive diamantée à l'échelle nanométrique est utilisée pour le polissage de transition étape par étape afin d'éliminer complètement les fissures microscopiques et de répondre aux exigences d'intégration des salles blanches sans pollution.

Trois. Contrôle ultime des paramètres de mouvement de meulage et des systèmes de machines-outils

Profondeur de coupe en microns et faibles avances : Contrôlez strictement la profondeur d'une seule coupe jusqu'au niveau submicronique ( 0,5 ~ 2 μm/passe ), forçant le matériau à subir une rhéologie plastique microscopique plutôt qu'une désintégration, et en même temps, combiné à de faibles vitesses d'avance, évite les marques de micro-vibrations causées par les fluctuations instantanées de la force de coupe.
Machines-outils à très haute rigidité et refroidissement respectueux de l’environnement : Les meuleuses de surface ultra-précises utilisant des matériaux à fort amortissement (tels que le granit ou un lit en fonte à haute résistance), combinées à un liquide de refroidissement de précision à haut débit et haute pression, peuvent éliminer les débris de meulage fins en temps opportun pour éviter les rayures secondaires, garantissant que chaque plaque de support livrée à l'acheteur présente une propreté et une douceur presque parfaites.

Quatre. Partage de produits typique

Dans les équipements de traitement avancé des semi-conducteurs, outre le support de tranche, de nombreux composants fonctionnels de base s'appuient également fortement sur la technologie de meulage de miroir pour repousser les limites des performances physiques. Ce qui suit est une analyse approfondie des caractéristiques techniques, de la sélection des matériaux et des indicateurs clés du traitement des miroirs de quatre types de pièces structurelles en céramique barrière de haute technologie :

1. Mandrin électrostatique à semi-conducteur ( ESC ) Couche diélectrique en céramique et substrat porteur

Matériaux courants : 99,9% Alumine de haute pureté ou carbure de silicium fritté.

Indicateurs techniques clés : rugosité de la surface Ra ≤ 0,015 μm , planéité ≤ 3 μm (format complet), parallélisme < 5 μm 。

Valeur technique et nécessité du meulage miroir : Le mandrin électrostatique doit utiliser la force Coulomb ou la force Johnson lors du travail. - Rabe ック ( J-R ) absorbe fortement les plaquettes de silicium. S'il y a une rugosité microscopique ou des microfissures sur la surface portante, il est facile de provoquer une micro-décharge locale de l'entrefer sous une haute tension de plusieurs milliers de volts, brisant ainsi la couche diélectrique et endommageant la plaquette. Passer ELIDEEE Le processus composite de meulage de miroir ultra-précis et de polissage chimique à la machine peut éliminer complètement les dommages souterrains et assurer l'uniformité de la conduction thermique à l'arrière et la fiabilité de l'isolation haute tension.

[Schéma de la structure de base]

Ra ≤ 0,02 μm

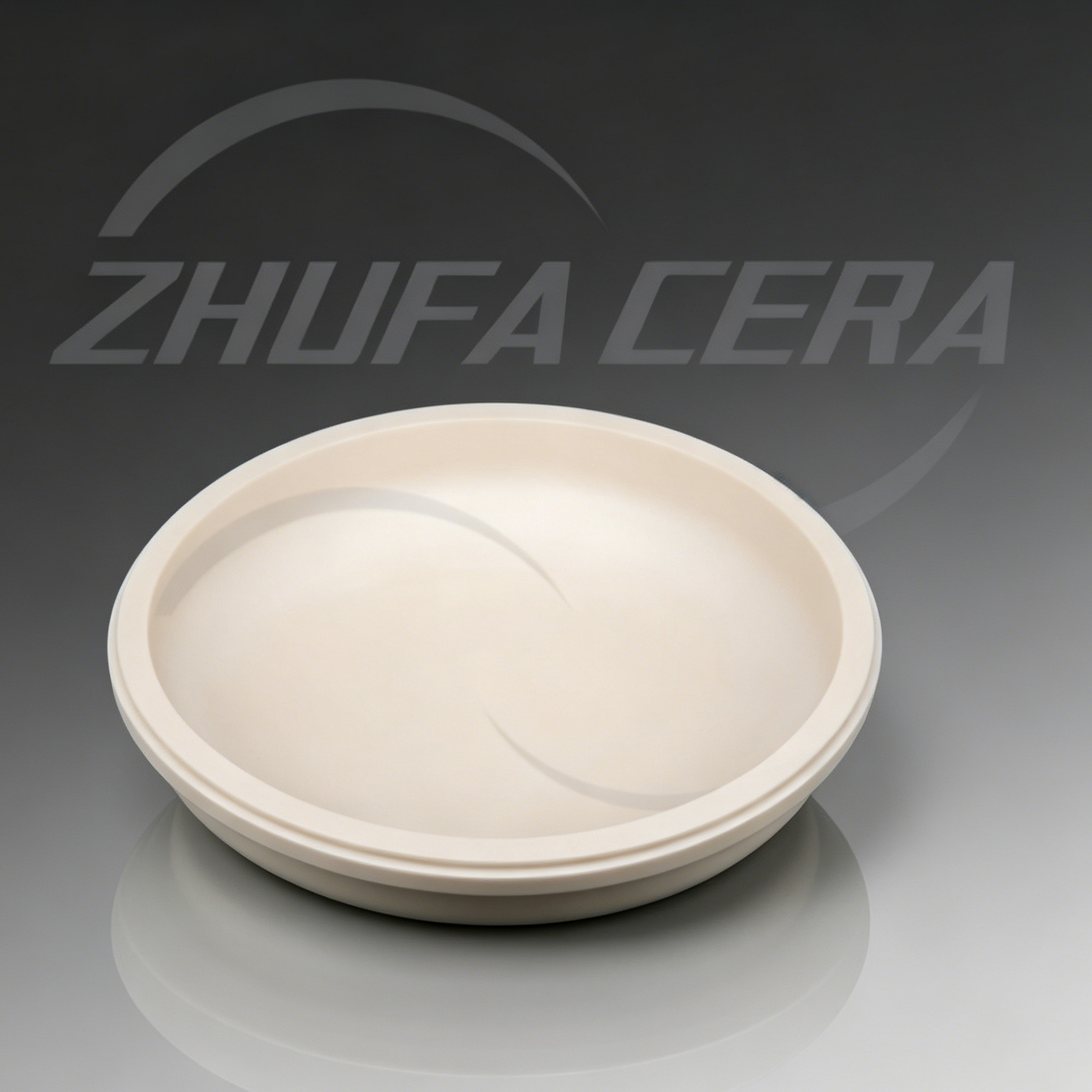

2. Anneau de focalisation de gravure au plasma de chambre de réaction

Matériaux courants : Carbure de silicium fritté monophasé de haute pureté ou nitrure de silicium de remplacement au quartz haute densité 。

Indicateurs techniques clés : Planéité de la surface du joint ≤ 5 μm , finition des parois latérales et de la surface des marches Ra ≤ 0,05 μm 。

Valeur technique et nécessité du meulage miroir : La bague de mise au point entoure la plaquette de silicium et est directement exposée au fluor puissant. / bombardé par du plasma à base de chlore. Une rugosité microscopique excessive augmentera le taux d’érosion chimique du plasma et produira des particules exfoliées qui contamineront la plaquette. Le meulage de précision peut optimiser l'état de liaison des limites des grains, réduire la concentration de contraintes microscopiques et prolonger considérablement sa durée de vie dans la cavité de gravure.

[Schéma de la structure de base]

Ra ≤ 0,02 μm

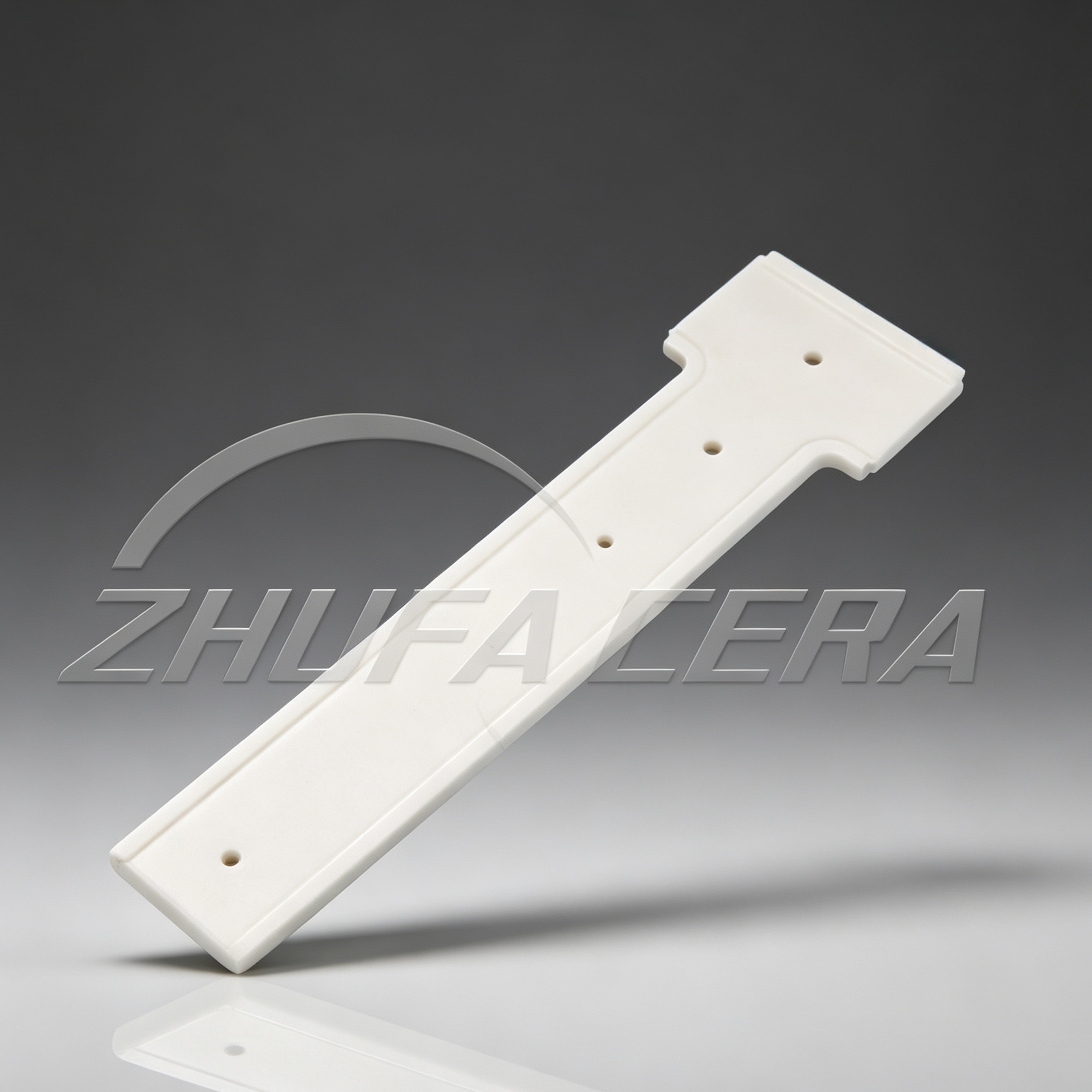

3. Règle de référence en céramique pour machines de photolithographie

Matériaux courants : Vitrocéramique cristallisée sans dilatation thermique 或 Carbure de silicium pressé à chaud de haute rigidité.

Indicateurs techniques clés : coefficient de dilatation linéaire < 1,0×10⁻⁶/K , rugosité de la surface Ra ≤ 0,01 μm , la planéité locale atteint un niveau submicronique.

Valeur technique et nécessité du meulage miroir : En tant que référence principale en matière d'alignement et de positionnement optiques, ces composants ont une tolérance zéro pour la déformation thermique et les erreurs géométriques. Le meulage assisté par ultrasons et le meulage au niveau nanométrique garantissent la netteté et la stabilité géométrique à long terme de la référence de ligne gravée, ce qui détermine directement la précision de superposition de la machine de lithographie.

[Schéma de la structure de base]

Ra ≤ 0,02 μm

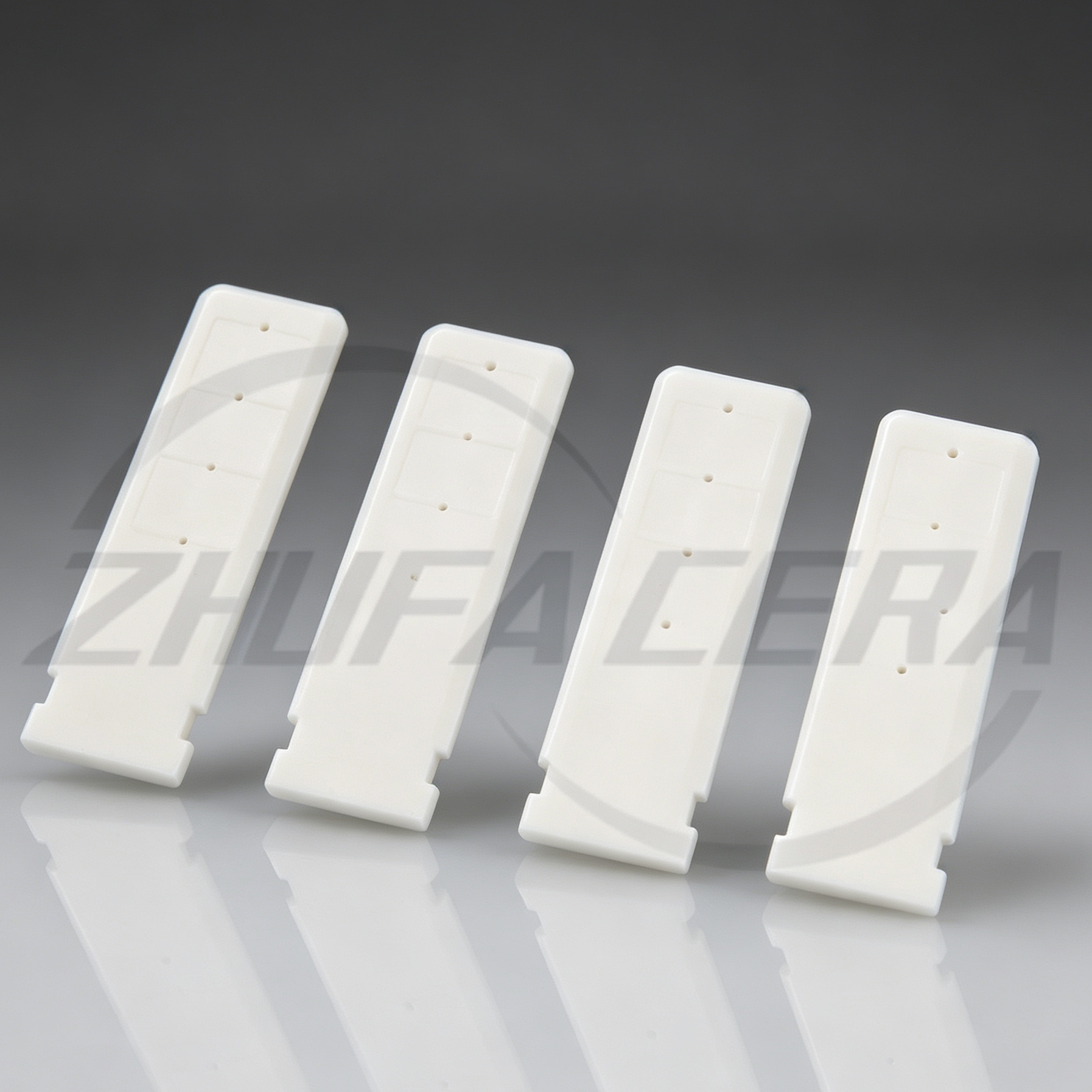

4. Rails de guidage et curseurs sur coussin d'air d'ultra-précision à semi-conducteurs

Matériaux courants : Céramique d'alumine haute densité ( Al₂O₃ ) ou du carbure de silicium fritté par réaction.

Indicateurs techniques clés : Rectitude de la surface de guidage ≤ 1 µm / 300 mm , rugosité de la surface Ra ≤ 0,02 μm , dureté HRA > 88 。

Valeur technique et nécessité du meulage miroir : Le film d'air à l'échelle micronique est utilisé entre le rail de guidage du coussin d'air et le coussin d'air pour obtenir un mouvement de suspension sans friction. S'il y a des marques de couteau ou des ondulations de l'ordre du micron sur la surface de travail du rail de guidage, cela provoquera directement des turbulences du film d'air, des vibrations et “ ramper ” phénomène. La densité de surface extrêmement élevée et le coefficient de frottement extrêmement faible apportés par le meulage miroir sont les conditions préalables pour réaliser un mouvement rapide et fluide des plates-formes de positionnement CNC à l'échelle nanométrique.

[Schéma de la structure de base]

Ra ≤ 0,02 μm

5. Comment choisir un fournisseur fiable de céramiques de précision ?

Pour les décideurs en matière d'achat, lors de l'évaluation des fournisseurs de céramiques structurelles semi-conductrices, en plus d'examiner les devis de traitement de base, ils doivent également se concentrer sur la pénétration des trois indicateurs fondamentaux suivants de la chaîne d'approvisionnement :

1. Processus en boucle fermée et équipements de base : Vérifiez si le fournisseur a ELIDEEE Des meuleuses d'affûtage électrolytiques en ligne, des centres d'usinage auxiliaires à ultrasons et un ensemble complet de lignes de production de meulage et de polissage à l'échelle nanométrique peuvent éviter l'accumulation de tolérances et le contrôle qualité causés par de multiples processus d'externalisation.

2. Capacités de détection et de traçabilité : Les fournisseurs sont tenus de fournir des interféromètres à lumière blanche, des instruments de mesure de coordonnées tridimensionnelles de haute précision et des rapports de détection de fuites par spectrométrie de masse à l'hélium afin de garantir que les composants tels que les plaques de support et les mandrins électrostatiques livrés dans chaque lot sont conformes aux Ra ≤ 0,02 μm Et il n’existe pas de normes strictes pour les microfissures.

3. Prise en charge de la personnalisation de l'ingénierie et de l'analyse des défaillances : Évaluez si son équipe technique peut aider à l'adaptation des qualités des matériaux et à la conception d'optimisation structurelle en fonction de l'environnement de travail fourni par le client (comme la concentration de plasma spécifique, les exigences d'isolation haute tension).

Si vous recherchez un partenaire fiable capable de fournir des céramiques structurelles semi-conductrices personnalisées et de haute précision et des composants de base tels que des supports de tranches et des mandrins électrostatiques, n'hésitez pas à nous contacter pour obtenir des fiches techniques détaillées et des solutions personnalisées.
